Zeminové válce se speciálním běhounem

9–31 tun



Oblasti nasazení:

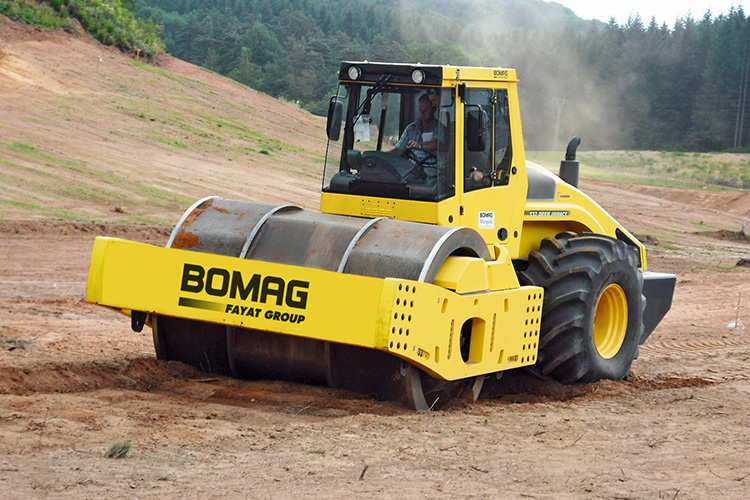

Polygonový běhoun – pro hloubkové hutnění zemin s různou velikostí zrn a soudržných zemin v silných vrstvách až 3 metry. Provedení BW 332 DEEP IMPACT je nejvýkonnější zeminový válec na světě! Běhoun pro drcení hornin – pro drcení a následné hutnění měkkých až středně pevných hornin.

Typ Provozní hmotnost v kg Pracovní šířka v mm Výrobce motoru
BW 226 DI-5 25300 2130 Deutz
BW 226 RC-5 26300 2130 Deutz
BW 332 DI BVC 31200 2400 Deutz

TECHNOLOGIE

Terrameter/BEM

Terrameter/BEM

Měřící systém Terrameter/BEM vyvinutý společností BOMAG průběžně měří dosaženou míru zhutnění, kdy plynule zjišťuje dynamickou tuhost hutněných materiálů charakterizovanou parametrem Evib (MN/m2) a analogově jej zobrazuje na měřícím přístroji v kabině válce. Pomocí systému Evib lze kvalitativně i kvantitativně vyhodnocovat dosaženou míru zhutnění a únosnost hutněných materiálů v oblasti výstavby zemních prací a výstavby komunikací. Evib je založený na přímé souvislosti s modulem deformace zeminy EV2.

Tiskárna pro Terrameter

Tiskárna pro Terrameter

Pomocí měřícího systému Terrameter/BEM s využitím hodnoty Evib (MN/m2) je zobrazována dynamická tuhost zemin. Dosažené hodnoty zhutnění mohou být pomocí instalované tiskárny v kabině válce následně vytištěny a archivovány. Ovládání tiskárny je velmi jednoduché a intuitivní, její provoz je nenáročný na údržbu.

Management hutnění BCM 05

Management hutnění BCM 05

Systém BCM 05 umožňuje plošnou dynamickou kontrolu dosaženého zhutnění materiálů. Systém BCM 05 nabízí pohodlnou správu naměřených dat a rozsáhlé možnosti jejich vyhodnocování. Dosažená míra zhutnění, dosažení cílových hodnot zhutnění či slabá místa procesu hutnění válce jsou tak identifikována již v průběhu hutnění válcem. Naměřená data je možné přes USB přenést do počítače a zde je dále analyzovat a dokumentovat. Díky plošné kontrole dosaženého zhutnění materiálů a průběžné dokumentaci naměřených hodnot zhutnění se minimalizují rizika a náklady případných následných oprav hutněných materiálů.

BCM 05 positioning

BCM 05 positioning

Pomocí systému BCM 05 positioning se hodnoty naměřené systémem Evib spojují s daty systému GPS. BCM 05 positioning tak umožňuje plošnou dynamickou kontrolu dosaženého zhutnění ještě s vysokým stupněm ekonomického a uživatelského komfortu. BCM 05 positioning získává data GPS z přijímače DGPS „StarFire“, které díky integrovanému korekčnímu signálu dosahují přesností pozic v měřítku 10 cm. Alternativně lze prostřednictvím rozhraní použít také data GPS z jiných běžných systémů DGPS. Kvalita a hodnota takto vytvářené dokumentace je nepřekonatelná!
